Amplificador Clase B. En el mundo del audio, la búsqueda de la perfección suele chocar de frente con las leyes de la física y la economía. En una entrega anterior vimos que la Clase A es considerada el estándar de oro del sonido por su pureza, pero tiene un defecto fatal que la hace poco práctica para muchas aplicaciones: se calienta como una estufa y desperdicia casi toda la energía que consume. Para solucionar este problema de eficiencia, los ingenieros desarrollaron hace décadas la Clase B.
Esta tecnología prometía ser la solución definitiva: amplificadores fríos, potentes y ultraeficientes que no requerían disipadores de calor gigantescos. Parecía el diseño perfecto hasta que los primeros prototipos se conectaron a las bocinas. Lo que escucharon los ingenieros no fue música pura, sino un sonido rasposo, metálico y con una falta de limpieza evidente en los pasajes más silenciosos.
Hoy vamos a abrir las tripas de la Clase B para entender por qué, aunque odiamos su distorsión natural, fue un paso necesario en la evolución del audio y es el padre directo de casi todos los amplificadores modernos que usamos hoy en día.
https://youtu.be/7-q_NPA__f4] 👆 Demostración Sonora: Si quieres escuchar cómo suena exactamente esa distorsión metálica de la que hablamos, dale play al video de arriba.
El trabajo en equipo: La configuración Push-Pull Amplificador Clase B
Para entender cómo funciona la Clase B, debemos olvidar al transistor solitario de la Clase A que cargaba con todo el peso de la señal durante todo el tiempo. En la Clase B introducimos un concepto de ingeniería fundamental: el trabajo compartido. Usamos una configuración llamada push-pull, que en español conocemos como empujar y jalar.
Imagina que el audio es una sierra grande diseñada para cortar madera entre dos personas. En este diseño tenemos dos transistores trabajando juntos pero por turnos. Un transistor, el de tipo NPN, se encarga exclusivamente de empujar la sierra hacia adelante para crear la parte positiva de la onda sonora. El otro transistor, el de tipo PNP, se encarga de jalar la sierra hacia atrás para crear la parte negativa de la onda.
La regla de oro en este sistema es estricta: solo trabaja uno a la vez. Mientras el transistor que maneja la parte positiva está activo, el otro se apaga por completo para descansar. Gracias a esta alternancia, la Clase B logra una eficiencia teórica del setenta y ocho punto cinco por ciento. Es un salto brutal comparado con el escaso veinte por ciento de la Clase A. El resultado inmediato es un amplificador que se mantiene frío y un recibo de luz que no se dispara.
El problema de los 0.7 voltios: La barrera del silicio Amplificador Clase B
Todo suena maravilloso en el papel, pero la física tiene un detalle que arruina la fiesta. Este es el dato técnico que cambiará la forma en que ves a tu equipo de sonido: los transistores de silicio no son instantáneos ni gratuitos; tienen un costo de entrada.
Para que un transistor empiece a conducir electricidad y deje pasar la música, necesita recibir un voltaje mínimo en su base, que generalmente es de cero punto siete voltios. Si la señal de música que llega es muy bajita, por ejemplo de cero punto tres voltios, el transistor simplemente no se activa. Es como un trabajador que se niega a levantarse de la cama si no le pagas un sueldo mínimo por adelantado.
Aquí es donde nace el problema real. En esa carrera de relevos donde un transistor le pasa la estafeta al otro, el segundo corredor está “dormido” hasta que la señal alcanza ese umbral de voltaje.

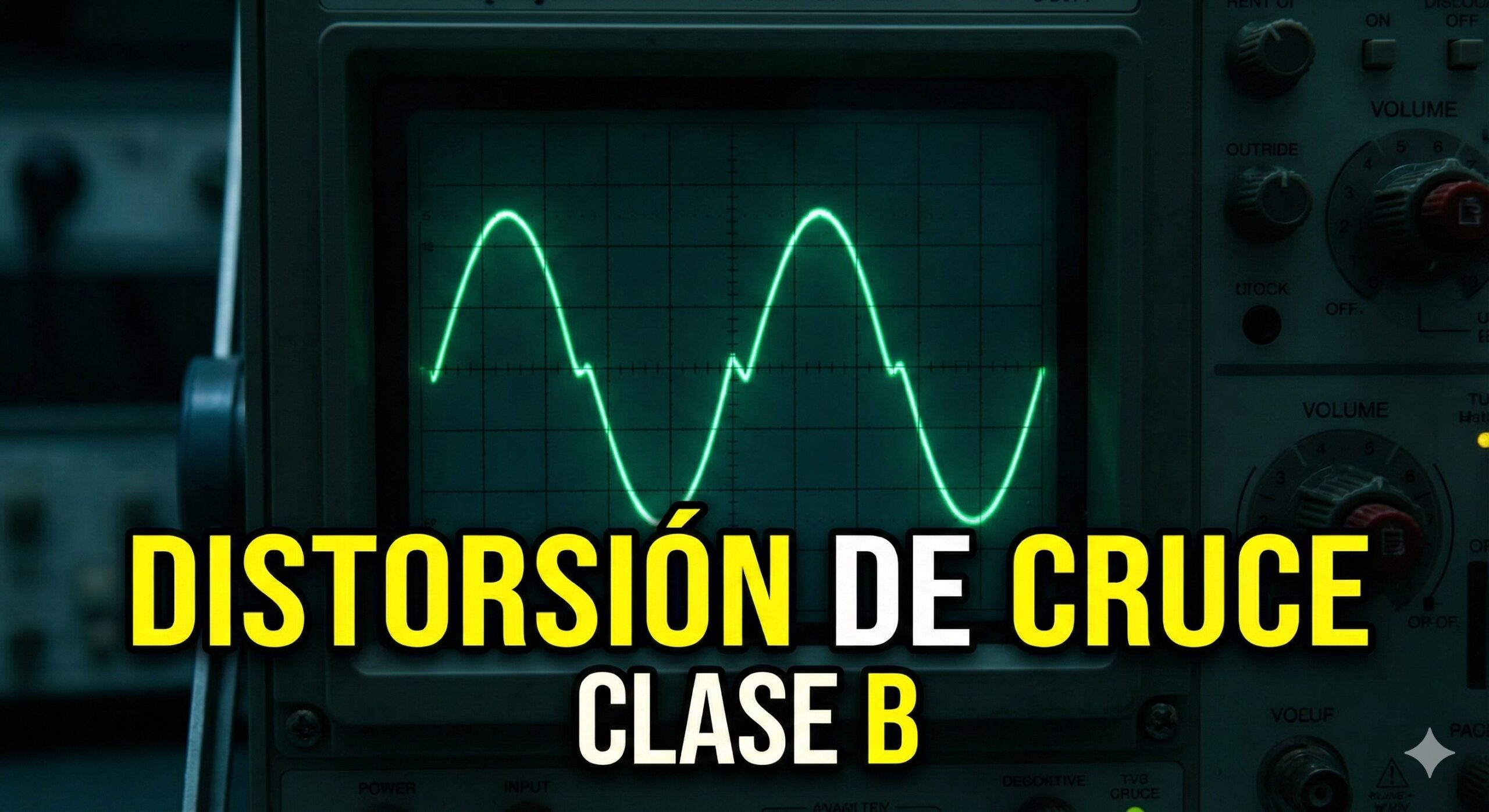

La zona muerta y la distorsión de cruce
Cuando la onda de audio viaja de positivo a negativo y tiene que cruzar por el punto cero, hay un microsegundo de indecisión mortal. El transistor de arriba ya se apagó porque la señal bajó de los cero punto siete voltios, pero el de abajo todavía no se enciende porque la señal negativa aún no llega a ese mismo nivel de voltaje.
En ese pequeño instante, ambos transistores están apagados al mismo tiempo. El resultado es que la señal de audio se interrumpe físicamente. La onda suave y redonda que debería ser la música sufre una mordida o un salto brusco justo en el centro. A este defecto técnico lo conocemos como distorsión de cruce o crossover distortion.
Lo más frustrante de este tipo de distorsión es que, a diferencia de otras que pueden sonar cálidas o “tubulares”, la distorsión de cruce suena francamente mal. Es áspera y metálica. Además, tiene una característica muy perversa: se nota mucho más cuando escuchas música a bajo volumen. Esto sucede porque, a niveles bajos, la señal pasa proporcionalmente más tiempo cruzando por esa zona muerta donde los transistores están apagados. Es como intentar susurrar y que la voz se te corte constantemente.
El legado de la Clase B
Entonces, ¿podemos decir que la Clase B es un diseño basura? Definitivamente no. Fue un paso evolutivo necesario que nos enseñó que podíamos tener una potencia enorme sin generar calor excesivo. Aunque su sonido puro es deficiente para la alta fidelidad, su invención obligó a los ingenieros a buscar una solución creativa.
Esa solución consistió en inyectar una pequeña dosis de voltaje constante para que los transistores nunca bajen de ese umbral de cero punto siete voltios y siempre estén listos para actuar. Esa idea millonaria fue la que dio nacimiento a la Clase AB, que hoy es el estándar mundial en la industria del audio. Pero para entender esa maravilla moderna y valorar su limpieza, primero era necesario conocer los pecados del patito feo de la amplificación.
En conclusión, la Clase B nos recuerda que en ingeniería cada ganancia suele venir con un compromiso. Ganamos eficiencia y potencia, pero perdimos la linealidad perfecta. Comprender estos conceptos es lo que te permite diagnosticar por qué ciertos equipos suenan como suenan y tomar mejores decisiones al configurar tu estudio o tu sistema de casa.
¿Te quedaste con la duda de cómo se solucionó este problema en los equipos modernos? Te invito a leer mi artículo sobre la Clase AB, donde explico cómo logramos combinar lo mejor de los dos mundos: la pureza de la Clase A con la potencia de la Clase B sin quemar tus bocinas en el proceso.
